紅外仿真基本組成

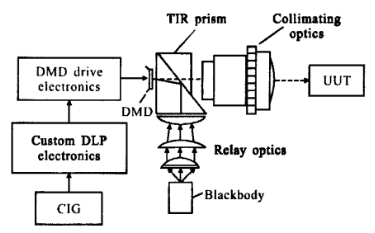

基于DMD的動態紅外景像仿真系統由以下幾部分組成：照明光源、DMD陳列、準直光學系統、計算機圖像生成器CIG\DMD驅動電路等。由計算機圖像生成器產生紅外圖像數據，通過DLP數字光處理視頻處理電路和DMD驅動電路輸入DMD器件。用照明光源(黑體）均勻照射DMD表面，利用DMD反射調制入射輻射，產生紅外熱圖像。生成的紅外景象通過準直光學系統投射到被測系統的入瞳處，使紅外景與真實目標與背景在探測器上的像斑大小、輻射能量空間分布一致，以達到評價被測系統性能的目的。
