- 支持0.95、0.7、0.55三種分辨率DMD；
- 支持USB 2.0高速圖片傳輸及顯示、具有內外同步觸發功能；
- 提供USB 2.0底層驅動及動態鏈接庫文件，方便二次開發；
- 支持XGA和1080P分辨率單個微鏡精確控制及鎖定；
- 對比度超過2000：1；
- 支持波段范圍為350nm-2700nm（不同DMD）；
- 微鏡任意時間鎖定；
- 微鏡二進制翻轉頻率可設置。
- 完全兼容TI（德州儀器）Discovery 4100
| 型號 | Discovery F4100 | ||
| DMD | 0.55 XGA | 0.7 XGA | 0.95 1080p |
| 分辨率 | 1024×768 | 1024×768 | 1920×1080 |
| 鏡元尺寸 | 10.8 μm | 13.68 μm | 10.8 μm |
| DMD波段 | VIS | VIS, UV, NIR | VIS, UV |
| 時鐘頻率(最大) | 400 MHz | 400 MHz | 400 MHz |
| 數據總線 | 32 LVDS pairs | 32 LVDS pairs | 64 LVDS pairs |
| 數據傳輸率 | 25.6 Gb/s | 25.6 Gb/s | 51.2 Gb/s |
| 最大幀頻（Hz） | 32552 | 32552 | 23148 |
- F4100 提供了一個通用開發平臺。該平臺包括由以下五個部分組成：
- 1、F4100 控制器板；
- 2、DMD 主板，DMD 芯片和電纜線；
- 3、上位機控制軟件F4100 和D4100 ；
- 4、電源電纜；
- 5、實驗用電源供應器，5V@ 5A 型。

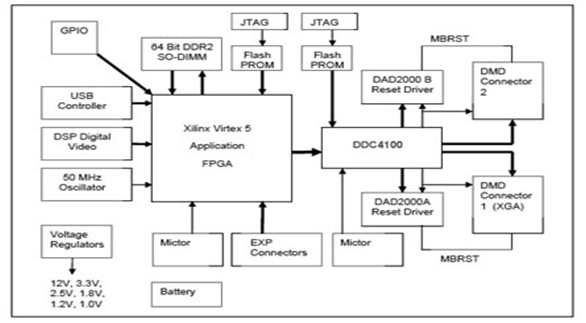

- F4100 系統在DLP 開發應用中提供完整的接口（USB 或擴展接口），數據處理（Virtex-5、DDR），DMD 控制器（DDC4100、DAD2000、DMD），左圖是F4100控制平臺的簡化原理框圖:
F4100 系統包含：
- 1、兩片DAD2000 上電和復位驅動器：實現對DMD 鏡面16 個塊復位控制，同時支持更高頻率的復位，單片DAD2000 工作在XGA 模式，兩片DAD2000 工作在1080P 模式；
- 2、DDC4100 數字控制器：為Xilinx 公司FPGA XC5VLX30 芯片，用來實現對DMD和DAD2000 的復雜控制，提供高速32bit/64bit 低壓差分信號（Low VoltageDifferential Signaling，LVDS）數據和控制用戶接口，其接口全部來自于用戶FPGA，根據用戶FPGA 的輸入信號實現DMD 和DAD2000 的初始化和控制。DDC4100 數字控制器實際上為一加密的芯片；
- 3、32bit/64bit，400MHz 的雙倍數據速率（Double Data Rate，DDR）DDC410；
數據接口：32 位的XGA 接口操作；64 位接口的1080p 操作； - 4、5V 電源輸入連接器：板上電壓調節器及其他電源供電；
- 5、大容量用戶FPGA：為Xilinx 公司FPGA XC5VLX50-1ff1153，供用戶完成接口設計和數據處理；
- 6、一個64 位的DDR2 SODIMM 連接器：為用戶最終開發圖像存儲；
- 7、板載Cypress 68013A USB 控制器：為用戶最終開發USB 接口；
- 8、輸出擴展連接器：連接到標準兼容的主板產品，板級設計包括LVDS 雙絞線設計，支持64 位LVDS 連接到擴展連接器實現客戶接口；
- 9、閃存：為最終用戶開發非易失存儲；
- 10、不同的I/O 連接器：包括Mictor 測試連接器連接的邏輯分析儀，JTAG 仿真頭實現設備編程，GPIO 通用數字IO 接口。

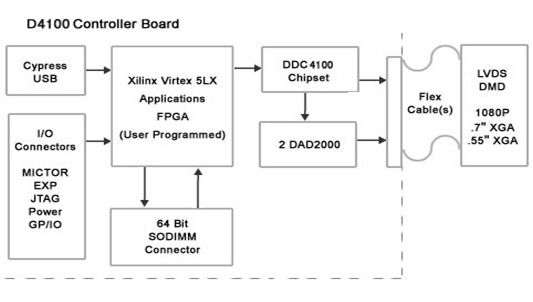

F4100 系統主要元器件如圖 所示：
- 三維測量、三維掃描
- 機器視覺、機器放置
- 質量檢測、表面檢測
- 醫學測量、牙齒測量
- 血管顯影、生物識別
- 智能顯示、虛擬現實
- 光譜分析、化學分析
- 生物顯微、顯微成像
- PCB曝光、3D 打印
- 場景生成、光網絡等
| 序號 | 配件名稱 | 數量 |
| 1 | DMD裝配模組 | 1 |
| 2 | F4100控制板 | 1 |
| 3 | 高速顯示軟件 | 1 |
| 4 | 電源電纜 | 1 |
| 5 | 實驗用電源供應器 5V@6A型 | 1 |
| 6 | USB連接線 | 1 |
| 7 | Amphenol連接排線 | 1（0.75）/2(0.95) |
| 8 | 散熱片 | 2 |
